Preamplifier Section


Ai500 의 입력 임피던스는 매우 높은 구조로 설계되어 소스 기기의
출력 임피던스에 영향을 받지 않아 매우 안정적인 전기적 동작을 하며,
Ai500의 볼륨 제어는 sound signal 의 integrity를 보장하기 위한 회로를
채택하여 뛰어난 음질을 재생합니다.

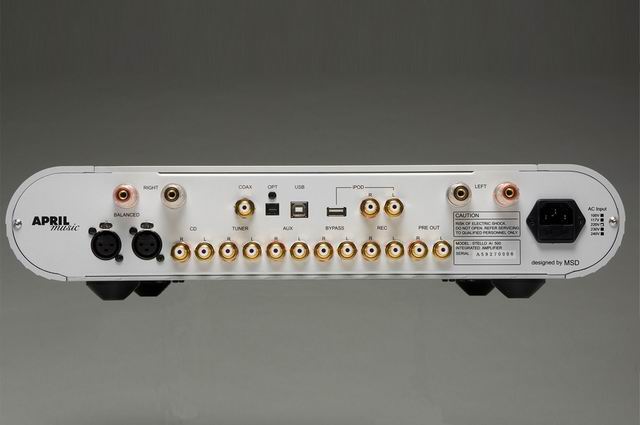

Ai500을 파워 앰프로도 사용할 수 있는 Bypass 입력을 포함하여 5 개의
스테레오 아날로그 입력과 2 개의 S/PDIF 입력, 1 개의 PC USB Link 및

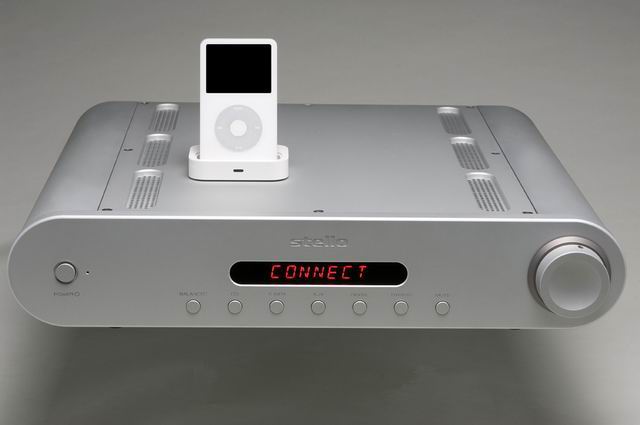

iPod Docking 단자가 마련되어 있으며, 프리 앰프로도 사용할 수 있게
PRE-OUT 및 아날로그 녹음도 가능하도록 REC 출력 단자도 구비되어 있으며,
외부 기기와 연결 시에 발생하는 잡음을 제거하기 위하여 PC USB, Sound card
및 Source의 Coaxial, iPod Player등과는 Ground가 분리되어있습니다.





Power Amplifier Section

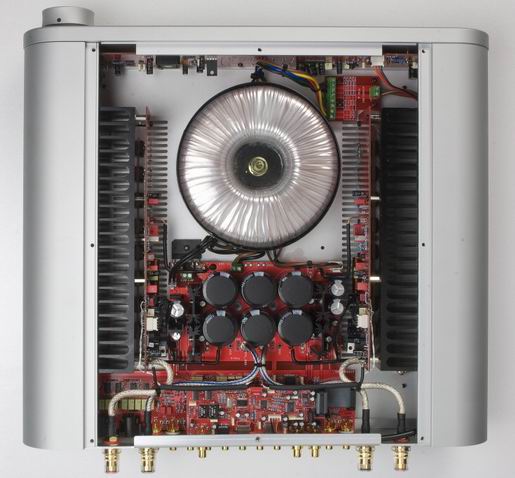

최종 출력 단의 회로는 순 상보대칭형 4중 병렬 푸쉬풀 구조로
파워 트랜지스터는 일본 히타치 사의 주파수 특성이 우수한 오디오용
MOSFET 2SK1058/2SJ169 Complementary Pair를 사용하였으며, Feed-back
회로는 에이프릴 뮤직 고유(proprietary)의 회로 구조로 설계되어 매우
향상된 Bass Impact 및 주파수 특성에 따른 왜곡을 최소화 하였습니다.






DA Converter 부



COAX 입력과 OPTIC 입력은 S/PDIF 신호로 디지털 입력 수신회로를
거쳐 DA 변환됩니다. 또한 PC 로 부터의 USB 신호는 기기 내 USB DAC를
거쳐 COAX 및 OPTIC 입력과 같은 신호 경로를 거칩니다.





Quality Component



Neutrik Balanced 코넥타를 비롯하여, Gold plated RCA, Binding Post,
WIMA Capacitor, 1% 정밀급 저항 및 밀폐 구조 형 스피커 보호용 Relay 등
품질이 우수한 부품을 사용함으로써 내구성은 물론 음질 향상을 위한 부품
선정을 하였습니다.




Specification


*Output Power 150 Watts/CH @ 8 Ohms, 300 Watts/CH @ 4 Ohms
*Output Stage Quad Para Push-Pull Hitachi MOSFET Power *Transistors, Class AB
*Power Supply Custom Made 800 VA Toroidal Transformer 90,000 uF Capacitor Bank
*Frequency response 20~45 kHz
*THD + N < 0.05 %
*Volume control Cirrus logic CS3310 digital volume control
*Analog inputs 3 unbalanced analog line inputs
*1 balanced analog line input
*1 BYPASS input
*2 Analog Outputs Pre-out, REC
*4 Digital inputs COAX, OPTIC, PC USB Link, iPod

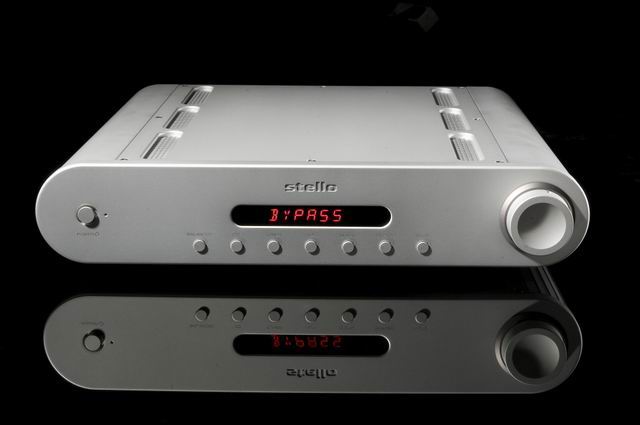

*Front Panel POWER, BALANCED, CD, TUNER, AUX, DIGITAL, BYPASS, MUTE, Rotary Volume Encoder
*Full Function Remote Control
*Dimension 460 (W) X 86 (H) X 400 (D) mm
*Weight 16 Kg (NET)
